Célula de carga de 2 eixos XY 8561

Dentro do transdutor de força multi-componente há duas redes, alinhadas a 90 ° uma da outra, cada uma com uma ponte completa que convertem as forças X/Y de ação radial num sinal eléctrico.

Devido ao corpo do sensor ser feito de um bloco com esta estrutura especial, o sensor possui um alto grau de precisão dimensional e um baixo crosstalk entre as duas forças.

Graças ao desenho especial, o sensor tem excelentes propriedades de linearidade e é projectado para uma longa vida útil em aplicações dinâmicas. As duas ligações independentes de sinal permitem uma adaptação flexível e processamento posterior.

Destaques

  • Gamas de medida: 0 a 4448 N / 0 a 2224 N
                                  0 a 8896 N / 0 a 4448 N
  • Outras faixas de medição a pedido
  • Não linearidade
  • Baixo cross talk
  • Alta precisão dimensional, porque o sensor é feito de uma peça
  • Excelente relação preço/desempenho
Opções
  • Sinal de saída padronizado
  • Modelo de duas gamas de medida
  • 0-10 V / 4-20 mA

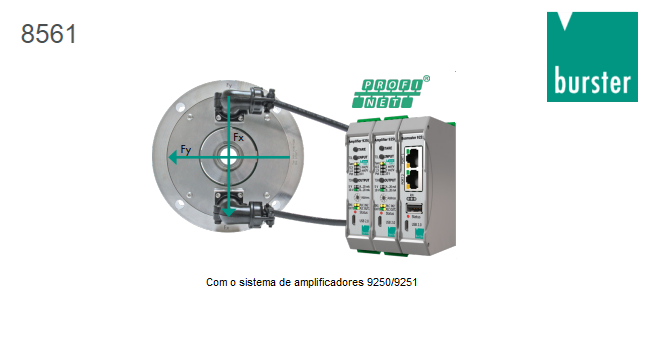

  • Vários barramentos fieldbus (por exemplo Profinet)
Aplicações
  • Máquina de teste de uniformidade de pneus
  • Testes de rotação
